HPE液壓垂直插入鋼管柱施工工藝介紹
一 前言
近年來，隨著我國基礎設施建設的快速發展，建筑工程規模擴大和難度日益增加，在軌道交通建設及高層地下室中，尤其在城市市區的地下車站及高層建筑的地下室建設中，采用蓋挖逆作法修建的越來越多。
蓋挖逆作法有很多優勢，也存在很多技術難點。例如鋼管柱安裝垂直度高，深度深，施工難度大，造價高，隨著我國逆作車站的建設和逆作技術的研究，許多技術難點已不斷得到解決和完善。就中間樁基單樁單柱安裝分別有了一些相關的研究。但在實際工程鋼管柱安裝中大多采用埋設鋼套管后人工入孔破除樁頭后安裝定位器再安裝鋼管柱，該方法存在施工工期長，工序多，人工入孔安全性差、施工成本大等缺點。
為了解決中間樁基安裝鋼管柱的問題，我公司引進國外先進設備，自主研發HPE液壓垂直插入鋼管柱的施工工藝，在實際工程施工應用中證明，該施工工藝在灌注樁混凝土澆灌完成后能一次性將鋼管柱垂直插入到混凝土中，垂直度能控制在小于1/500L，施工速度快，工效高，大大降低了施工成本，同時也降低了施工安全風險。
小于該施工工藝通過灌注樁混凝土澆筑完成、HPE液壓垂直插入機就位、調整HPE液壓插入機水平度、吊裝鋼管柱、HPE液壓垂直插入鋼管柱、鋼管柱四周砂石回填、澆筑鋼管柱內鋼筋混凝土、割除工具柱HPE插入機移位、回填孔口拔除鋼護筒完成鋼管柱安裝。
利用該工法安裝鋼管柱直徑可造400mm～2000mm范圍內變更，且不受施工場地限制，具有施工速度快、垂直精度高、無需安裝外鋼套管、無需人工入孔破除混凝土，成本低、無噪音、無振動、等優點，既降低投資成本，又縮短了施工工期。
二 HPE工法特點
1.安全性高
HPE液壓垂直插入鋼管柱施工工法完全機械化作業，無需人工入孔破除樁頂混凝土安裝鋼管柱的地下危險作業，避免常規永久性鋼管柱安裝人工入樁孔內地下危險施工作業，很大程度上降低了安全風險。
2.保證鋼管柱的垂直度，質量可靠
HPE液壓垂直插入鋼管柱施工工法施工過程中完全機械化作業，減少了人為因素，將鋼管柱插至灌注樁混凝土頂面后，可以根據鋼管柱下部安裝的位移傳感器反映到電腦上的信號來檢測鋼管柱的垂直度，保證插入鋼管柱的垂直度符合要求，垂直精度可達L/500～L/1200(L鋼管柱長度)，保證了施工質量。
3.提高鋼管柱安裝施工效率，縮短施工工期
HPE液壓垂直插入鋼管柱施工工法由先進的施工設備施工，較之常規的施工工藝，施工流程簡單，施工速度快，平均完成單根鋼管柱安裝時間10～20小時，而常規施工工藝單根鋼管柱施工周期約在10-15天，因而單根鋼管柱安裝的施工工期縮短了90%以上。
4.節約能源，降低投資成本
HPE液壓垂直插入鋼管柱施工工法大量減少了施工材料和人工的投入，如施工中不需長鋼護筒護壁，也不用人工埋設定位器等，因而降低了投資成本10～15%以上，具有廣闊的實用價值和應用前景。
三 工藝原理

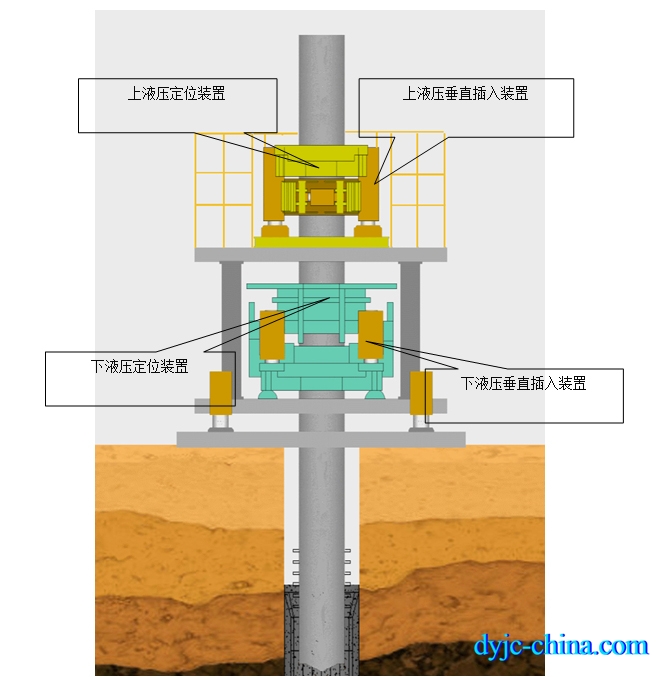

如下圖所示，鋼管柱垂直吊起到液壓插入機內，由液壓插入機定位裝置將鋼管柱抱緊，同時復測鋼管柱的垂直度。然后由上、下兩個液壓垂直插入裝置同時或交叉驅動，通過其向下壓力將鋼管柱垂直向下插入鉆孔灌注樁的混凝土中，液壓定位器將鋼管柱抱緊。再按照從下到上的順序依次松開液壓定位器，再由兩個液壓垂直插入裝置同時或交叉將鋼管柱向下插入，重復上述步驟，直至插入到設計深度要求。該工法適用于基坑蓋挖逆作鋼管混凝土柱的安裝施工。
-
